Ray dẫn hướng thang máy

Ray dẫn hướng thang máy hay còn được gọi với cái tên khác như rail thang máy (Guide Rail). Đây là bộ phận quan trọng liên quan đến quá trình chuyển động lên xuống của thang máy.

Chức năng của ray dẫn hướng thang máy

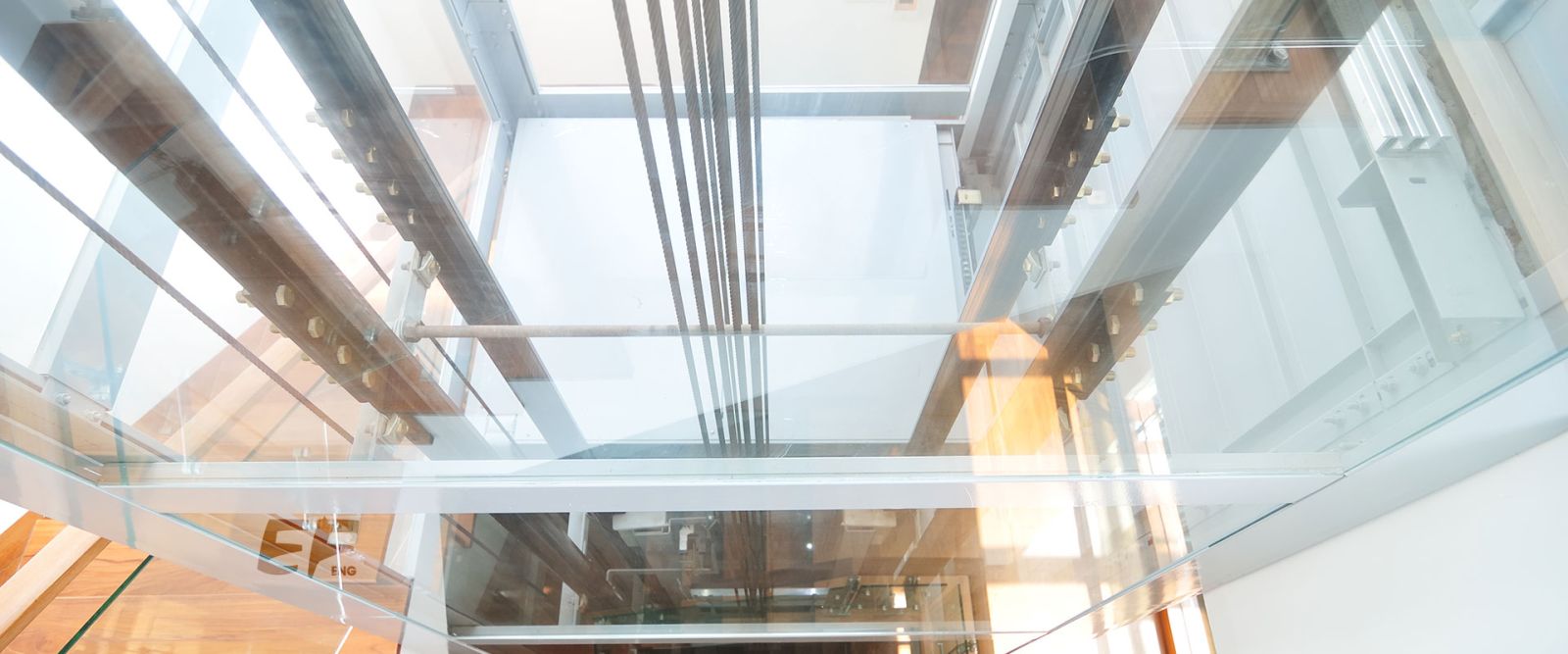

Ray dẫn hướng được chia làm 2 loại là ray dẫn hướng cho cabin và ray dẫn hướng cho đối trọng. Chúng được lắp đặt dọc theo giếng thang, có nhiệm vụ dẫn hướng cho cabin và đối trọng chuyển động dọc theo hố thang, đảm bảo cho đối trọng và cabin không bị dịch chuyển theo phương ngang bằng cách giữ chúng luôn nằm ở vị trí thiết kế ban đầu trong hố thang máy.

Nếu trong trường hợp đứt cáp hoặc cabin đi xuống với tốc độ lớn hơn giá trị cho phép, ray thang máy phải đảm bảo độ cứng để giữ được trọng lượng cabin và tải trọng trong cabin tựa lên ray dẫn hướng cùng với các thành phần tải trọng động khi bộ hãm bảo hiểm làm việc.

Phân loại ray:

• Ray đúc: Là kiểu ray thép được nung chất dẫn nóng chảy và đổ vào khuôn đúc đã cấu tạo sẵn. Sau khi đổ khuôn xong những thanh ray này sẽ được gia công lại một lần nữa các chốt nối hay các phần liên quan khác bằng qua sự hỗ trợ của máy móc như: máy mài, tiện hay máy phay.
• Ray cuốn: Cấu tạo của ray dẫn loại này thường được sản xuất từ những lá thép cán bằng máy và tạo hình thành những đường ray theo số liệu chuyên dụng được định sẵn.

Các loại ray dẫn hướng thang máy phổ biến:

Ray thép đúc được làm từ thép chịu lực dạng chữ T. Ray càng lớn tương ứng với tải trọng thang càng lớn. Cụ thể:

• Ray tôn uốn TH5A: dùng cho các loại thang máy tải thực phẩm, thang tời đơn giản hoặc đối trọng. 3,5kg/mét. Cây dài 5 mét.
• Ray T50: Thép đúc dạng chữ T, dùng chủ yếu cho thang máy tải thực phẩm 50kg – 200kg.
• Ray T78: Thép đục dạng chữ T, dùng cho thang máy tải 300 – 600kg
• Ray T89: Thép đúc dạng chữ T, dùng cho thang máy tải 600 – 1000kg
• Ray T114: Thép đúc dạng chữ T, dùng cho thang máy tải 1000kg trở lên.

Đối với những thang máy dùng 4, 6 ray dẫn hướng cho cabin, tải trên 1000kg, có thể dùng T89 thay vì 2 cây T114.

Tại sao nên dùng ray dẫn hướng thang máy thay vì sắt U, I, V?

• An toàn: dễ dàng trang bị thêm bộ thắng cơ khí.
• Độ ổn định: Ray thẳng gần như tuyệt đối, hành trình chạy luôn giữ được sự ổn định. Có bass 8 lỗ khi nối các đỉnh ray lại với nhau, không phải hàn khi nối.
• Độ bền: Độ bền rất cao, đây là bộ phận có độ bền nhất trong thang máy.
• Dễ thi công, lắp đặt.
• Êm ái, không ồn.
• Bảo dưỡng dễ dàng bằng nhớt thay vì mỡ bò. Sạch sẽ hơn rất nhiều so với các loại ray tự chế bằng U, I, V.

Cách lắp đặt ray dẫn hướng thang máy

Lắp đặt ray dẫn hướng thang máy khá dễ dàng bởi ray được thiết kế dạng rãnh âm dương ở đầu ray tạo thành hành trình dài cho đường ray. Các đoạn rail được đấu nối với nhau bằng những lỗ bass chuyên dụng. Ở mỗi thanh rail thường được cấu tạo 8 lỗ khít nhau đảm bảo sự an toàn cho quá trình hoạt động của cabin thang máy.

Lưu ý khi lựa chọn ray dẫn hướng

Trước đây, ray dẫn hướng bằng gỗ thường được sử dụng trong hệ thống thang máy loại nhỏ. Loại gỗ được sử dụng để làm loại ray này là gỗ sồi và gỗ dẻ. Sử dụng ray này có ưu điểm là mang lại cảm giác êm ái cho thang máy khi dịch chuyển. Tuy nhiên, giá thành loại ray lại rất cao trong khi tuổi thọ lại không cao. Mặt khác, ray dẫn hướng bằng gỗ dễ bị cong, vênh. Bởi vậy, hiện nay chúng không được sử dụng rộng rãi như trước.

Khi lựa chọn mua ray thang máy, để có thể chọn được loại ray có chất lượng tốt, phù hợp bạn cần phải dựa theo nhu cầu của mình để lựa chọn. Hiện nay, Hãng thang máy K-Lift đang cung cấp ray dẫn hướng được nhập khẩu từ Hàn Quốc chất lượng cao nên cabin di chuyển khá êm. Ưu điểm nổi bật là giá cả phù hợp với chất lượng nên được sử dụng và tin dùng phổ biến cho thang máy gia đình.
